一、產品簡介

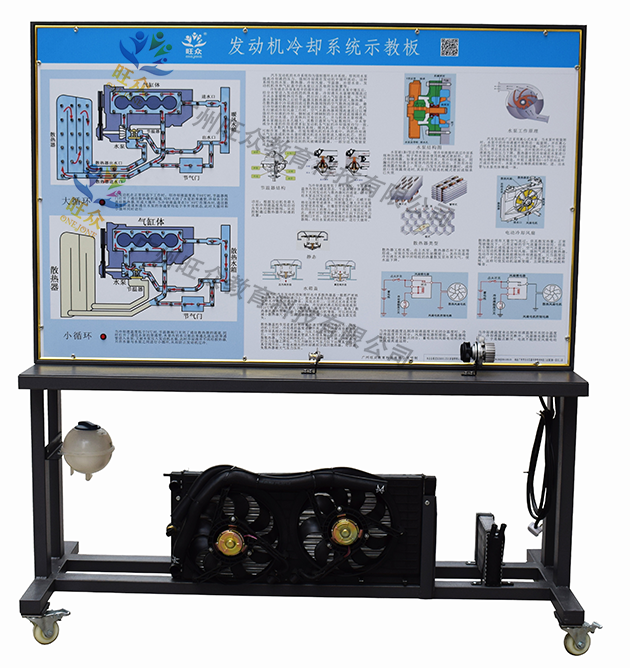

該設備采用汽油發動機總成進行分解圖處理，全面展示發動機冷卻系統的內外結構(各部件齊全，圖片位置合理)。

并輔以彩色發動機冷卻系統結構原理圖，可有效增強教學效果。

適用于中高等職業學校和培訓機構對發動機冷卻系統的結構，工作原理等動態教學演示需求。

二、功能特點

1.對冷卻各關鍵部位(如：散熱器、水泵結構圖、冷卻風扇等)進行文字說明處理，各圖片面噴涂不同顏色，全面展示發動機冷卻系統的內外結構。

2.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照發動機冷卻系統結構原理圖和實物，認識和分析發動機冷卻系統的工作原理。

3.示教板面板上安裝有不同顏色的LED燈，通過LED燈順序閃爍方式，可動態演示冷卻液在大循環、小循環和混合循環中的流向。示教板面板上安裝有檢測端子，可直接在面板上檢測冷卻風扇系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。

4.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、檢測儀器等。

5.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。

三、技術規格

外形尺寸（約）：1240×600×1700mm(長×寬×高)

外接電源：AC 220V±10% 50Hz

工作電壓：DC 12V

工作溫度：-40℃～+50℃
