一、產品概述：

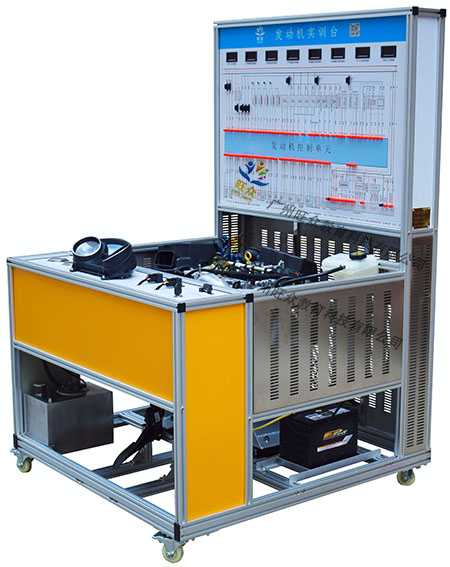

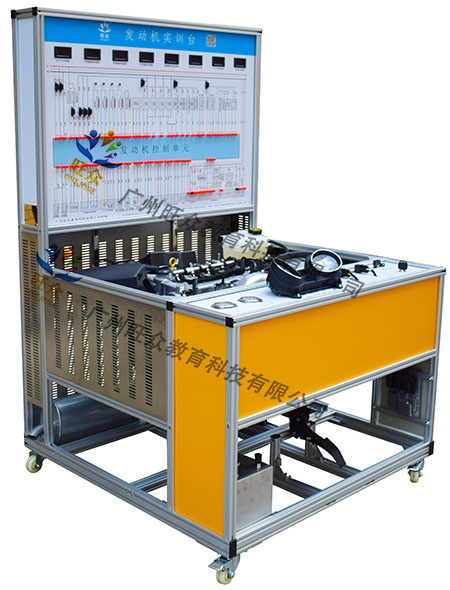

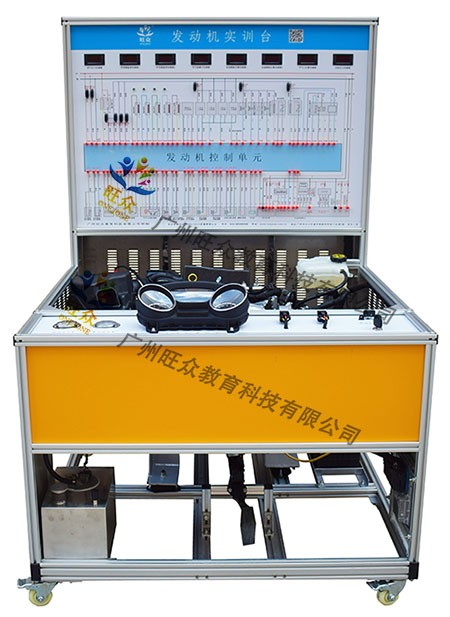

該設備采用以原廠全新缸內直噴汽油發動機為基礎，發動機可運行，進行起動、加速、減速、故障檢測與診斷、故障模擬與排除等工況的實際操作，真實展示汽車電噴汽油發動機結構與原理及工作過程。

二、設備功能

1、該設備可使學生了解發動機的基本構造及工作原理，通過實物認識各傳感器及執行器的位置及工作原理。 通過顯而易見的電腦檢測端子，配合萬用表檢測如節氣門位置傳感器、進氣溫度傳感器、進氣壓力傳感器、水溫傳感器、爆震傳感器、氧傳感器等各傳感器和執行器的電壓及電阻值。
2、設置發動機常見故障，通過故障顯示，進行學生故障分析、故障排除、及檢測診斷實訓，培養學生故障分析檢測診斷思維能力。 設有數字噴油脈寬及頻率表，顯示發動機在各種工況下對噴油脈寬的變化。

3、發動機能順利起動，工作平穩、加速有力。
4、板面上設有原車發動機電路原理圖（彩色面板）。
5、板面上設有測試口，可在板面上通過萬用表測量各傳感器信號和數據。
6、故障設置器：可設置發動機在工作狀態下設置故障，斷開線路、虛接線路、間歇線路以及斷電恢復故障，方可直觀發動故障狀態下情況。
7、指針式真空壓力表，時時顯示發動機工作狀態指示真空壓力。
8、燃油壓力表時時顯示燃油工作狀態下顯示燃油壓力。

9、該設備采用萬向自鎖腳輪臺架活動靈活，并帶有自鎖裝置，便于移動教學；整體臺架采用剛性結構焊接，所用材料如方管、角鋼等采用國標標準材料，支撐可靠，并布有減震元件；表面噴塑處理防腐蝕抗老化，不褪色
10、控制面板采用純鋁塑板，控制面板上繪有彩色與原車控制系統相一致的直觀電控系統原理圖

三、技術參數

規格：1300×1100×1800    裝備電源：直流12V  60Ah蓄電池
油箱容量：10L           凈重：450kg
